YÜKSELTİLMİŞ DÖŞEME

Yükseltilmiş döşeme sistemi nedir?

Yükseltilmiş döşeme sistemi, erişim döşeme sistemi olarak da adlandırılır, takviyeli beton bir levha üzerine yerleştirilen yükseltilmiş yapısal bir döşemedir. Yükseltilmiş döşeme sistemi, Şekil-1'de gösterildiği gibi, Şekil-2'de görülebileceği gibi dikey ayarlanabilir kaideler üzerine monte edilmiş birkaç panelden oluşur. Kaideler, yapıştırıcılar veya mekanik sabitlemeler gibi uygun araçlar kullanılarak beton levhaya sabitlenir. Ayrıca, yükseltilmiş döşeme sistemi ile altındaki takviyeli beton levha arasındaki boşluk değiştirilebilir ve kaideler ayarlanabilir olduğundan 7,62 cm (3 inç) ile 121,92 cm (48 inç) arasında değişir. Ayrıca, yükseltilmiş döşeme sisteminin paneli, çelik veya alüminyumla kaplanmış çimento veya ahşap çekirdekten oluşur ve boyutu 60,96 cm x 60,96 cm'dir. Son olarak, paneller vinil, linolyum, laminat, kauçuk, halı ve taş veya seramik karolar gibi çeşitli döşeme kaplamalarıyla uyumludur.

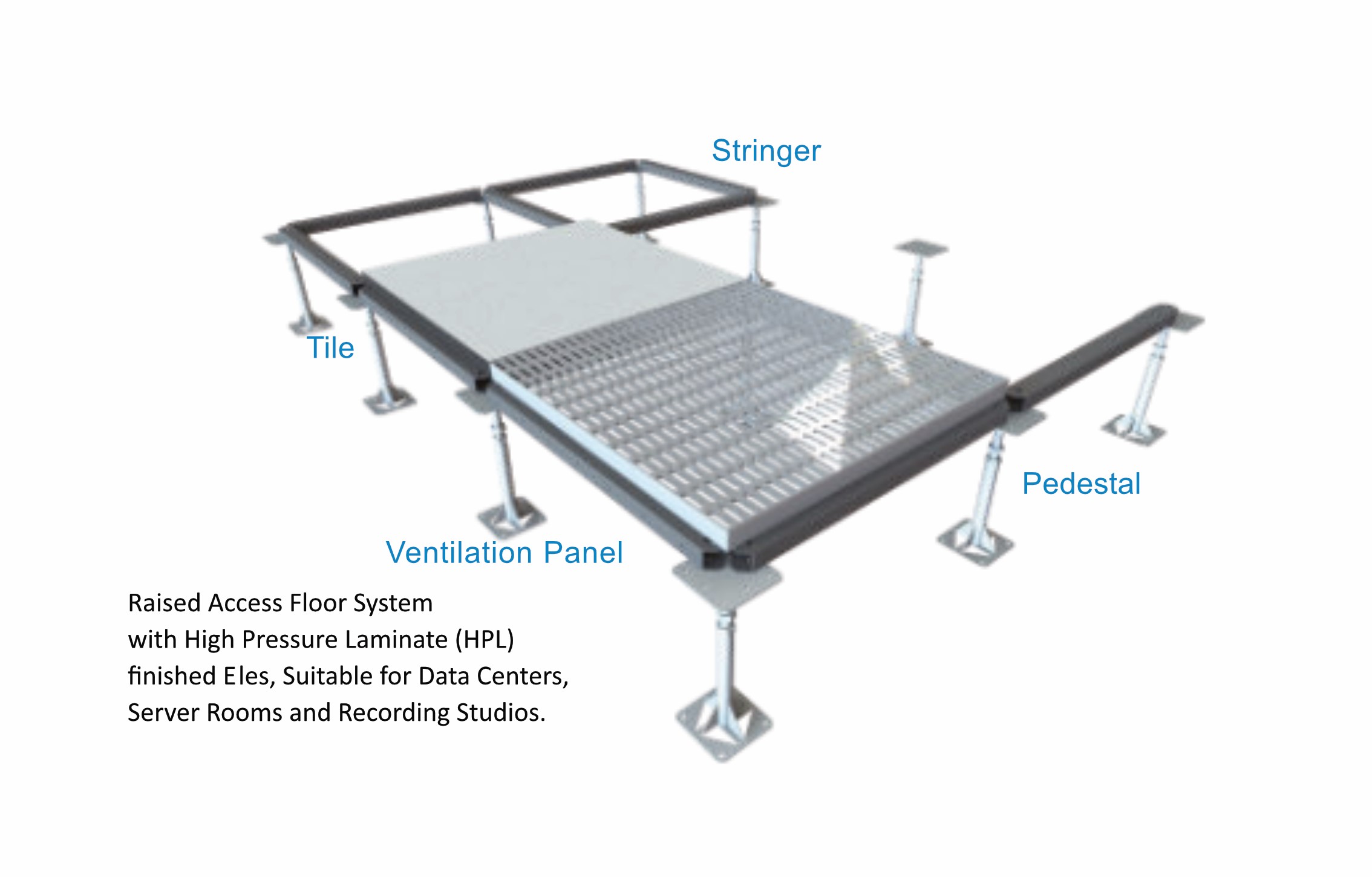

Şekil 1: Ayarlanabilir Kaideleriyle Yükseltilmiş Döşeme Sistemi Paneli

Şekil 2: Yükseltilmiş döşeme sisteminin panellerini desteklemek için kullanılan ayarlanabilir kaideler; Cıvatalı Kiriş (sol) ve Kirişsiz köşe Kilidi

Yükseltilmiş Döşeme Sistemleri için Genellikle En Uygun Alanlar

• Bilgisayar odaları ve diğer bilgi teknolojisi alanları.
• Genel açık ofis alanları.
• Eğitim ve konferans alanları.
• Sergi alanları.
• Ofisler için elektrik dolapları, fan odaları vb. gibi destek alanları.
• Temiz odalar

Yükseltilmiş Döşeme Sistemleri İçin Uygun Olmayan Alanlar

Zemin Üzerindeki Döşeme Yerleri

Yükseltilmiş döşeme sistemi, zemin seviyesindeki döşeme üzerine doğrudan yerleştirilmeye uygun değildir. Bunun nedeni, toprak, toprak gazı ve yeraltı suyuyla aktarılan ısıya, kirleticilere ve neme karşı korumanın uzun süre sağlanamamasıdır.

Tuvaletler, Duşlar, Banyolar, Bulaşıkhane ve Diğer Islak Alanlar

Bu alanlara sıklıkla tesisat armatürleri monte edilir ve bunlar sızıntı yaparak panellerin korozyona uğramasına ve bozulmasına yol açabilir.

Mutfak ve Yemek Hazırlama Alanları

Yüksek nem ve olası yiyecek ve sıvı dökülmeleri ve sızıntıları bu alanları bu tip zemin sistemleri için uygunsuz hale getirir.

Laboratuvarlar

Kimyasal ve biyolojik dökülmelerin olma ihtimalinin yanı sıra nem ve tesisat bulunması, laboratuvarı yükseltilmiş döşeme sistemi için uygunsuz hale getirir.

Yangın Merdivenleri

Merdiven sahanlıkları, erişim katının kenarı iyi desteklenecek şekilde, bitişikteki yükseltilmiş döşemelerle aynı hizada olmalıdır.

Mekanik Ekipman Odaları

Bu tür odalara örnek olarak hava işleme ekipmanı, soğutucu ve kazan verilebilir. İsimlerinden de anlaşılacağı üzere bu odalarda yükseltilmiş zemin sisteminin panellerinin bozulacağı ve hasar göreceği koşullar vardır. Diğer alanlar arasında Merkezi depolama odaları ve yükleme alanları, çöp odaları , UPS, acil durum jeneratörü ve benzeri odalar ve Çocuk bakımı bulunur.

Yükseltilmiş Döşeme Sisteminin Avantajları

• Bu tip döşeme sistemi, diyafram boyunca kayma aktarımı sorununu ele alır
• Yükseltilmiş döşeme sistemi su geçirmezdir
• Yüksek sismik bölgelerde inşaat maliyetinin azalmasına yol açar
• Yükseltilmiş döşeme sistemi, sıcak hava veya sıcak su ile dağıtılan radyant ısı sistemleri için yüksek termal kütleli bir taban malzemesi olarak hizmet edebilir. Bu nedenle, yükseltilmiş döşeme sistemi ile bir binayı ısıtmak ve soğutmak daha verimlidir
• Beton yüzey, istenildiği gibi sızdırmazlık, cilalama, damgalama veya boyama yoluyla son kat kaplaması olarak bitirilebilir. Sonuç olarak, zeminleri kaplamak için kullanılan kaplamanın ekstra maliyetine artık gerek kalmayacaktır.
• Yükseltilmiş döşeme sisteminin sunduğu bir diğer avantaj ise ses izolasyonudur.
• Yüksek rüzgar tehdidi olan bölgelerde, yükseltilmiş döşeme sistemi, özellikle beton çatı sistemiyle birleştirildiğinde çok katlı binanın yanal direncini ve dayanıklılığını artıracaktır.
• Yangın kattan kata bastırılıyor

Yükseltilmiş Döşeme Sisteminin Yapısal Koşulları Gereksinimleri

Yükseltilmiş döşeme sisteminin karşılanması gereken birkaç yapısal koşul vardır, bunlar aşağıdaki asgari koşullardır, aksi takdirde yapı şartnamesinde belirtilmediği sürece kullanılmayacaktır.

• ^{11.86KN/m 2'yi} destekleyebilmelidir
• 4KN nokta yükünün taşınması gerekmektedir
• Yükseltilmiş döşeme sisteminin minimum 2,25 KN darbe yüküne dayanması gerekir
• 1000 geçişte 2KN'luk yuvarlanma yüküne (1 tekerlek) dayanmalıdır ve

Yükseltilmiş Döşeme Sisteminin Sismik Koşul Gereksinimleri Belirtilen yükseltilmiş döşeme sistemi en azından aşağıdaki koşullara uymalıdır:

• Sismik bölge 3 ve üzeri sismik bölgeler için, kaideleri sabitlemek için cıvata kullanılması gerekir. Genellikle, üretici kaidenin sismik bölgeler için uygunluğunu belirtir.
• 3 ve üzeri deprem bölgelerinde kullanılan ve uzunluğu 30,48 cm'den büyük olan kaidelerde payanda kullanılması zorunludur.

Yükseltilmiş Döşeme Sisteminin Tasarımı ve İnşası Sırasında Akustik ve Titreşim Hususları Yürüme veya yuvarlanan yük tarafından oluşturulan döşeme panellerindeki darbe sesleri, kaideler üzerinde yastık bulunan panellerin sönümlenmesini gerektirebilir. İçi boş paneller bu konuda uygun performans göstermezken, hafif beton, çimentolu malzemeler veya ahşap paneller tatmin edici bir performans gösterecektir. Zeminin altından bir mekandan diğerine ses iletimi meydana gelebilir. Bu durumda, bölme sisteminin ses iletimi zayıflamasının sağlanması gerekecektir. Titreşim iletimi, makine, transformatör veya diğer kaynaklardan gelen titreşimi azaltmak için ne üretici ne de tasarım kriterleri tarafından ele alınmaz. Bu nedenle, bu tür bir sorunu ele almak için uzman çağrılmalıdır.
